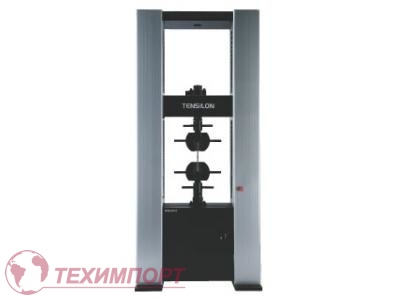

Испытание на сжатие, растяжение и изгиб Серия TENSILON RTF

Основные функции

TENSILON RTF – это новейшая испытательная машина, обладающая самыми современными возможностями в области измерений на сжатие, растяжение и изгиб. Испытательная машина базируется на  последних разработках компании AND, а также богатом технологическом опыте. Серия RTF – это испытательная машина мирового уровня класса точности 0.5. Усовершенствованная  конструкция и устройство испытательной машины позволяют достичь очень высокого уровень жёсткости силовой рамы, что обеспечивает супервысокую точность измерений. Также учтена обоснованная точка зрения оператора, что позволило улучшить технические характеристики и функции данной модели. Серия TENSILON RTF является предвестником новой эры измерений.

Возможные режимы испытаний:

• Растяжение
• Изгиб
• Испытания на отслаивание
• Испытания при циклических нагрузках
• Режим испытания на ползучесть
• Режим испытания на релаксацию напряжения

Приемущества работы с прибором:

• Испытательная установка мирового уровня, класс 0.5
• На 30% повышена жёсткость рамы
• Гараниированная номинальная выходная точность до 1/500
• Высокая скорость выполнения замеров:1 мсек
• Максимальное число каналов входных сигналов - 13
• Цветная сенсорная панель (опция)
• Работа в различных условиях эксплуатации

Для управления испытательным стендом, контроля рабочих режимов и архивирования данных можно использовать:  цветную панель управления с сенсорным управлением OP-01 или прогрумму обработки данных для персонального компьютера MSAT.

Описание цветной сенсорной панели

Цветная сенсорная панель обеспечивает отличную визуализацию и простоту эксплуатации испытательного стенда.

TACT (Tensilon Advanced Controller for Test–Усовершенствованный контроллер испытаний Tensilon)

Программа обработки данных

Программное обеспечение TACT оснащено функциями, обеспечивающими не только работу испытательной машины, но также и анализ данных, расчёт и хранение данных для каждого режима испытаний. Оператор может выбрать режим стандартных испытаний (растяжение, сжатие и изгиб), режим испытания на отслаивание, режим испытания при циклических нагрузках, режим испытания на ползучесть, режим испытания на релаксацию напряжения и пр., в зависимости от целей испытаний.

Системные требования: OS: Windows XP Professional/Windows 7 Pro. Процессор: Pentium Core i7 2.4ГГц или выше. Оперативная память: не менее 4 Гб. Жесткий диск: 80 Гб или больше. Дисплей: 16 дюймов или больше. Разрешение: 1280 х 1024 или выше. USB: USB ver. 2.0.

Стандартные установки во время измерения

Дисплей и устройство для задания команд

Серия приборов RTF с пользовательским интерфейсом для расширения возможностей пользователя

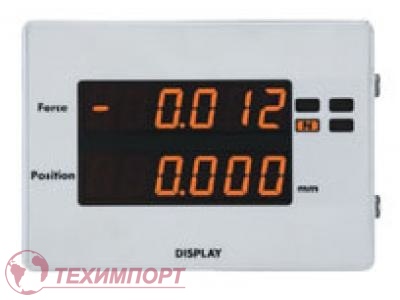

Дисплей

Съёмный цифровой дисплей для отображения данных о нагрузке и смещении. Дисплей может быть прикреплён к любой металлической части установки с помощью магнитов, при этом он не мешает пользователю во время установки образца или его тестирования, поскольку местоположение дисплея может быть легко отрегулировано.

Нагрузка

6-цифровая индикация
Единица измерения выбирается автоматически из кН, Н, мН или Н.

Смещение

Минимум 1/1000 дисплея
Съёмный дисплей позволяет более эффективно организовать рабочее пространство.

Устройство для задания команд

Удобное и компактное устройство для задания команд управления испытательной машиной. Это устройство может быть прикреплено к цифровому дисплею испытательной машины сверху, снизу, справа или слева.

Клавиши устройства задания команд, предназначенные для выполнения ручных операций, разработаны с учётом эргономических требований, окрашены в яркие цвета и имеют различный размер, что обеспечивает превосходную простоту и удобство пользования. Поворотный переключатель, расположенный на правой стороне устройства, даёт возможность супергибкого управления. Оператор может перемещать ползун вверх и вниз, вращая переключатель пальцем.

Применение

A&D предлагает широкий выбор специальных приспособлений для расширения возможностей применения испытательной машины и оказывает помощь в разработке программы испытаний.

Прикладные испытательные стенды для измерения прочности

Специальные испытательные устройства для измерения растяжения

Программные приложения

Прикладные испытательные устройства для тестирования температуры / внешней среды

• Испытательные устройства для контроля постоянной температуры / постоянной влажности
• Испытательные устройства для контроля высокой температуры
• Испытательные устройства для контроля ультранизкой температуры
• Испытательные устройства для контроля высокой влажности в газообразной среде
• Испытательные устройства для контроля высокой влажности в вакууме
• Устройства для испытаний путём погружения

Регистратор данных

Аналоговый регистратор (AR-6600-7)

Этот регистратор оснащён панелью управления, которая обеспечивает простую настройку с регулировкой «ноль-шкала», выполняемой одним нажатием, и автоматической регулировкой диапазона.

Стол силовой рамы

Столик регистратора данных (крыло)

Крыло (приобретается отдельно)
