Основные характеристики

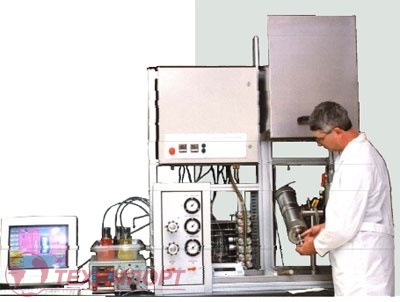

Тестер реакции пород Chandler Engineering Модель 6100 незаменимый прибор для испытания проницаемости пород. Данный прибор специально разработан для точного измерения проницаемости породы под воздействием различных флюидов. Уникальность данного прибора состоит в простоте обращения с ним и его способности моделировать любой вид внутрискважинных условий на подготовленном образце керна. Данный тестер реакции пород может также функционировать как прибор для определения водоотдачи.
Уникальный дизайн тестера проницаемости пород компании Chandler Engineering позволяет прокачивать жидкости через подготовленный образец керна в любом направление, моделируя поток жидкости воздействующей на пласт. Возможны три канала потока в керне: передний, обратный и поперечный. Тестер реакции пород данной модели позволяет контролировать до пяти отдельных жидкостей, проходящих в одном из каналов протока. Система спроектирована с учетом работы с агрессивными веществами при температурах до 177 С.
Тестер реакции пород Chandler Engineering надежен и рассчитан на длительную эксплуатацию в течении многих лет. Изготовленный на заказ из нержавеющей стали клапанный манифольд включает все необходимые каналы потока. Данная конструкция позволяет значительно сократить количество деталей, трубных обвязок, неэффективного объема жидкости, и, главным образом, число возможных протечек. Надежные, с пневматическим приводом клапаны из сплава Hastelloy C-276, как и другие рабочие детали, при необходимости могут быть легко и быстро заменены.
Тестер реакции пород Модель 6100 прост в механическом и программном управлении. Кернодержатель вращается для наиболее удобного введения образца керна и осмотра самого держателя. Как только керн введен в кернодержатель, создается давление обжима в рукаве Хасслер для уплотнения образца. Затем техник программирует или выбирает программу потока и необходимую температуру, потом нажимает «пуск» для начала теста. Множественные порты давления, расположенные вдоль керна, позволяют контролировать изменения проницаемости по мере проникновения жидкости в керн, а также определение скин-факторов, которые могут повлиять на результаты теста.

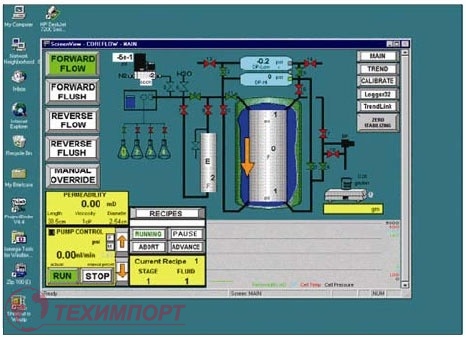

Программное обеспечение тестера реакции пород также позволяет собирать данные. Ведется своевременная запись каналов, которая может быть выведена напрямую или представлена в виде табличных расчетов. Записанные данные включают измеренные и посчитанные показатели, выбранные пользователем системы. По завершении теста может быть запущена автоматическая система очистки для подготовки прибора к следующему тесту.
Максимальное давление: 5,500 psi / 38 МПа
Давление обжима: 6,000 psi / 42 МПа
Температура: 75°F – 350°F / 24°C—177°C
Материалы контактирующие с рабочей средой:
Краны: HASTELLOY® C-276
Манифольды: 316SS (HASTELLOY® по заказу)
Трубная обвязка: 316SS (HASTELLOY® по заказу)
Концевые крышки ячейки: 316SS (HASTELLOY® по заказу)
Рукав Хасслер: резина (витон по заказу)
Расход: 0-50 мл/мин
Прокачиваемые жидкости: 4
Замещающая жидкость: 1
Размеры керна: диаметр 1.0-1.5 дюйма, длина до 12 дюймов
Кол-во отводов для замера давления: давление до 5, с шагом 2 дюйма
Требование к источнику сжатого воздуха: чистый сухой воздух 80 psi / 552 кПа
Питание: 220 В, 50/60 Гц., 30 А
Размеры: 67 x 64 x 34 in. / 170 x 163 x 87 cm
Вес:
прибора 560 lb / 254 kg
отгрузочный 760 lb / 345 kg
Завод оставляет за собой право вносить изменения в модификацию прибора без предварительного уведомления.
