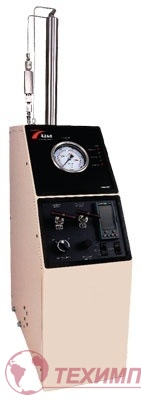

Ячейка расширение/усадка цемента Модель 4268ES

Основные характеристики

Ячейка расширение/усадка цемента Chandler Engineering Модель 4268 ES незаменима при испытаниях тампонажного цемента в условиях высокой температуры и высокого давления.

Расширение или усадка тампонажного цемента во время застывания может положительно или отрицательно сказаться на целостности законченной скважины. Ячейка расширение/усадка цемента Модель 4268ES поставляется по дополнительному заказу вместе с анализатором статического напряжения сдвига Модель 5265, ультразвуковым анализатором цемента Модель 4265 (или Модель 4265H). В комбинации с прецизионным регулятором давления (Модель 6525-1) система обеспечивает непрерывное измерение расширения или усадки образца цемента в условиях высокой температуры и высокого давления.

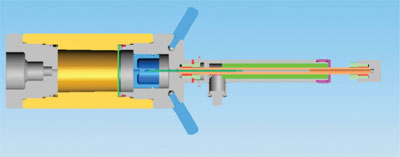

Система измеряет изменение объёма образца с помощью диафрагмы и поршня перемещения в сочетании с прецизионным датчиком давления. Полученное в результате перемещение поршня измеряется в миллилитрах (мл) или процентах расширения. Результаты испытания получают графическое представление с помощью Системы сбора данных и управления Модель 5270 компании Chandler Engineering.

Ячейка расширение/усадка цемента Chandler Engineering Модель 4268ES использует программируемый регулятор температуры, который является частью существующего ультразвукового анализатора цемента Chandler Engineering (Модель 5265 или 4265). Благодаря наличию внешнего источника давления (Модель 6265-1) система обеспечивает точное регулирование давления в пределах ± 50 фунт/кв.дюйм (222 Н), необходимое для измерения расширения или усадки. Различные сегменты, режимы набора/падения температуры и давления, участки стабилизации можно запрограммировать при помощи контроллеров.

• Непрерывное измерение в условиях высоких температур и давления;
• Образец цемента изолирован от среды создающей давление;
• Твердение в одном резервуаре для сохранения состояния образца и достоверности испытания;
• Программируемое регулирование температуры и точный контроль давления;
• Простота установки и эксплуатации в совместимые приборы Chandler Engineering;

Объём камеры: 200 мл
Диапазон измерений: Усадка - 16% (32 мл) Расширение +10% (10 мл)
Максимальна температура: 400°F / 204°C
Максимальное давление: 10,000 psi / 69 Мпа
Питание: 85 – 240 В, 50/60 Гц, 50 Вт (для прибора 4268ES), дополнительные требование к питанию в инструкциях приборов Модели 5265 или 4265 в зависимости от комбинации установки
Требование к водопроводной системе: Чистая вода, 20-100 psi / 140-670 кПа Дренаж: слив горячей воды более 95 °C
Требование к внешнему источнику охлаждения: Вода, этиленгликоль или их смеси
Требования к источнику сжатого воздуха: 75-125 psi / 520—860 кПа

Завод оставляет за собой право вносить изменения в модификацию прибора без предварительного уведомления.
