Основные характеристики
Тестер прочности на сжатие Chandler Engineering Модель 4207D с цифровым управлением незаменим при испытании цемента на прочность. Данный прибор представляет собой автоматический гидравлический пресс с цифровым управлением предназначенный для испытания предела прочности при сжатии стандартных цементных кубиков размером 2 дюйма в точном соответствии с требованиями Спецификации 10А стандарта API или ISO10426-1.

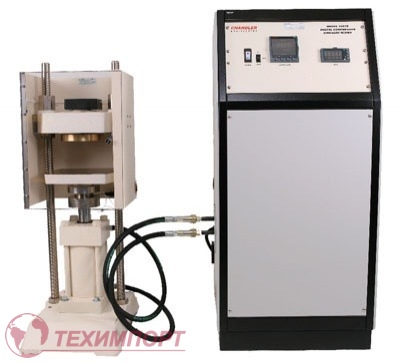

Модель тестера прочности на сжатие 4207D включает силовую раму в сборе и отдельную электронную систему управления – гидроэнергетическую систему. Размеры прибора позволяют использовать его в лаборатории в виде напольного измерительного прибора. Разделение двух базовых компонентов тестера позволяет устанавливать силовую раму в безопасном месте и на безопасном расстоянии от сотрудников лаборатории. Силовая рама оборудована защитным стеклом из поликарбоната и защитной блокировкой дверцы. Данная модель тестера также имеет цепь аварийной защиты от избыточного нагрева гидравлического масла.
Прибор для испытания предела прочности при сжатии Chandler Engineering Модель 4207D отличается простотой в эксплуатации благодаря удобному расположению рабочих органов управления на электронном блоке управления. Простота управления и дополнительная возможность автоматической регистрации данных теста возможны благодаря совместимости тестера прочности на сжатие Модель 4207D с программным обеспечением Chandler Engineering - Система сбора данных и управления Модель 5270.
Тестер прочности на сжатие Chandler Engineering Модель 4207D используется в лабораториях исследования цементов, исследования добавок к цементам, испытаний, контроля качества цементных заводов и промысловых лабораториях нефтяных сервисных компаний.
Испытания цемента на сжатие необходимо по ряду причин: для установления прочности по программе качества цементного завода, определение прочности в соответствии с руководящими документами, обеспечение контроля требуемой прочности для применения в скважинных работах, и тестов качества для присвоения монограммы API произведенного цемента.
В прошлом многие измерения прочности на сжатие производились с помощью ручного насоса для создания нагрузки на образец. Нагрузка, производимая ручным насосом нестабильна, неоднородна, и как результат давала широкий разброс результатов – создавая трудности получения точных измерений истинной прочности на сжатие. Тестер прочности на сжатие Chandler Engineering Модель 4207D.
Ошибки оператора минимизированы простотой панели и удобным расположением средств управления. Работа очень проста. Когда прибор включен переключателем с панели, он находится в безопасном рабочем режиме, потому что для начала любой работы необходимо нажать кнопки управления на панели. Тест начинается с помещения образца в пресс. Затем, когда запущена программа, пресс, зажмет образец с очень малым усилием. Далее, гидравлическая система автоматически будет нагружать образец с выбранным усилием до тех пор, пока Оператор не отпустит кнопку RUN или до разрушения образца. Прочность на сжатие образца считывается с цифрового дисплея датчика по принципу «задержки пикового показания».
Максимальное давление: 50,000 lbf / 222 кН
Максимальная скорость нагружения: 40,000 lbf/min. / 178 кН/мин
Максимальное время выдержки нагрузки: 3 мин при 50,000 lbf / 222 кН при температуре масла 75ºF / 24ºC
Гидравлическая жидкость: SAE 10W30 синтетическое масло
Температура окружающей среды: 40 до 120ºF / 4 до 49ºC
Регистрация данных: Запись данных при помощи программного обеспечения компании Chandler Engineering Система сбора и управления данными Модель 5270. Устанавливается на компьютере и является дополнительной опцией.
Питание: 200-240 В, 50/60 Гц, 900 Вт
Габариты прибора (ширина x длина x высота):
Нагрузочная рама: 18 in. x 22 in. x 48 in/46 x 56 x 122 см
Вес:
Нагрузочная рама: 360 lb / 164 кг
Пульт контроля: 570 lb / 260 кг
Габариты заводской упаковки (ширина x длина x высота):
Нагрузочная рама: 48 in. x 24 in. x 28 in / 122x61x71см
Пульт контроля: 54 in. x 28 in. x 30 in / 138 x 71 x 76см
Завод оставляет за собой право вносить изменения в модификацию прибора без предварительного уведомления.
